B&W N801S (TS26 80) tweeter

Vervangen van een diafragma van een B&W N801S (TS26 80) tweeter

Benodigd voor deze reparatie zijn:
  • Een diafragma
  • Luidsprekerlijm
  • Krimpkous
  • Soldeertin / soldeervet
  • Een soldeerbout
  • Een schroevendraaier
  • Een schaar
  • Een passer
  • Een stukje stevig karton van ong. 1 m dik
  • Schilderstape
  • Spiritus
  • Wattenstaafjes
  • Een boortje / vijl van 2 mm
  • en zie hieronder

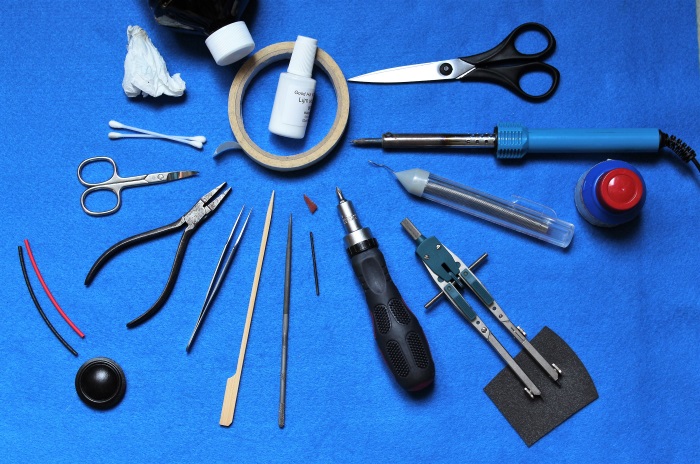

Alles wat nodig is voor de reparatie....
B&W N801S (TS26 80) tweeter: gereedschap gebruikt voor vervangen diafragma

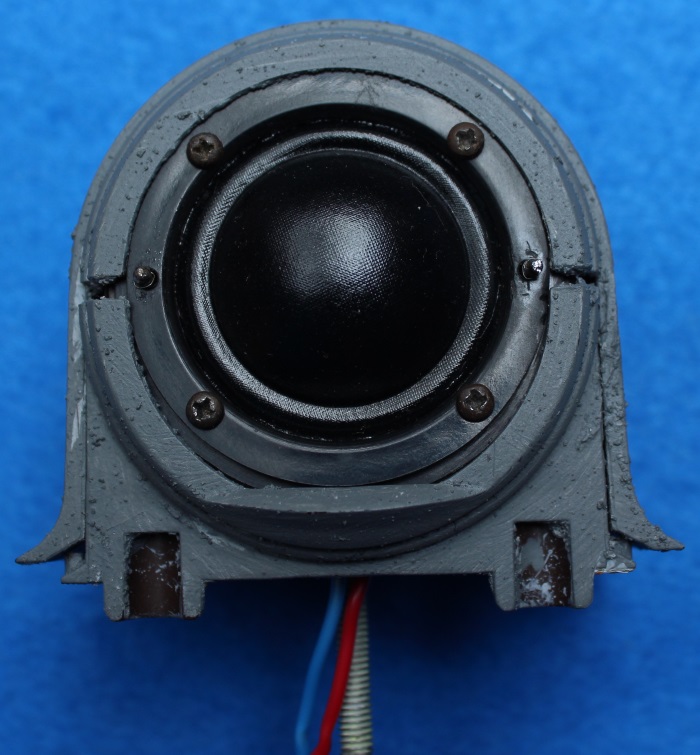

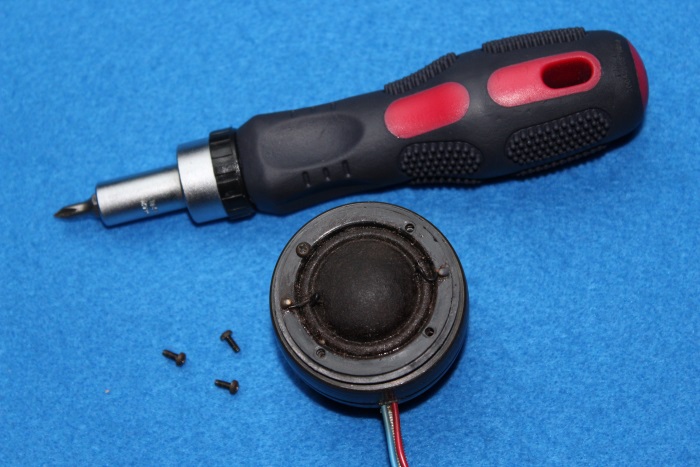

Draai de schroefjes van het diafragma los nadat de tweeter van de kast gehaald is en uit de behuizing is gehaald. Gebruik de juiste maat schroevendraaier - alle onderdelen inclusief de schroeven (muv het diafragma) worden hergebruikt.
B&W N801S (TS26 80) tweeter: maak het diafragma los van de magneet

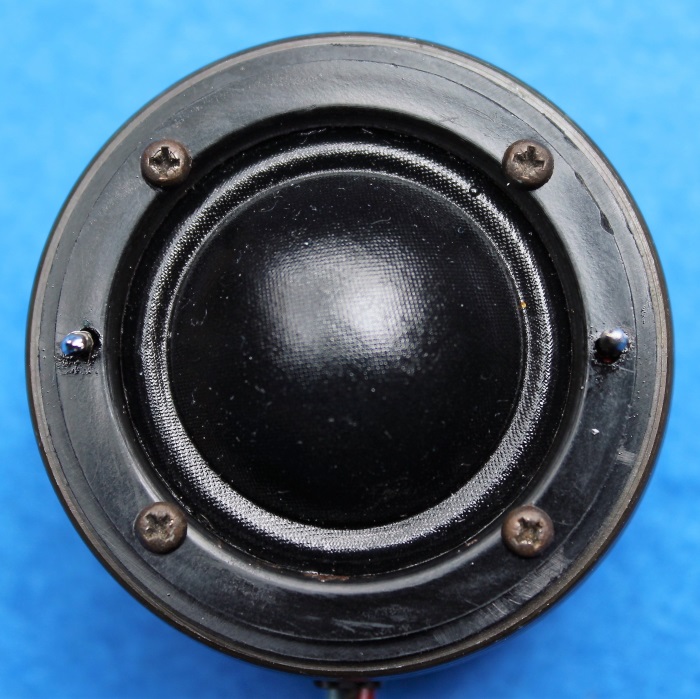

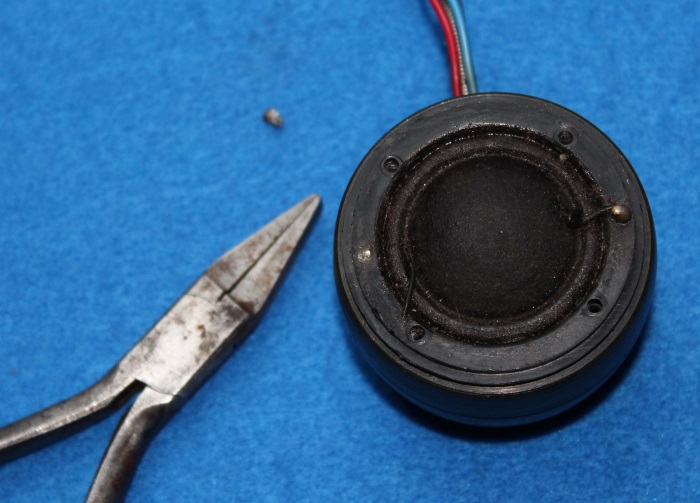

Verwijder nu met een platbektang de tinnen bolletjes die de draden van het diafragma aan de voorzijde verbinden.
B&W N801S (TS26 80) tweeter

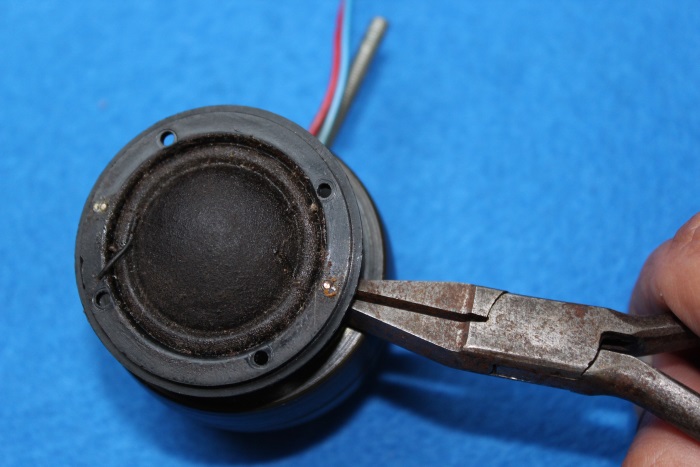

Til voorzichtig het plastic capje met het diafragma van de magneet. Zorg dat er niets beschadigt - het plastic kapje wordt ook hergebruikt.
B&W N801S (TS26 80) tweeter: maak het diafragma los van de magneet

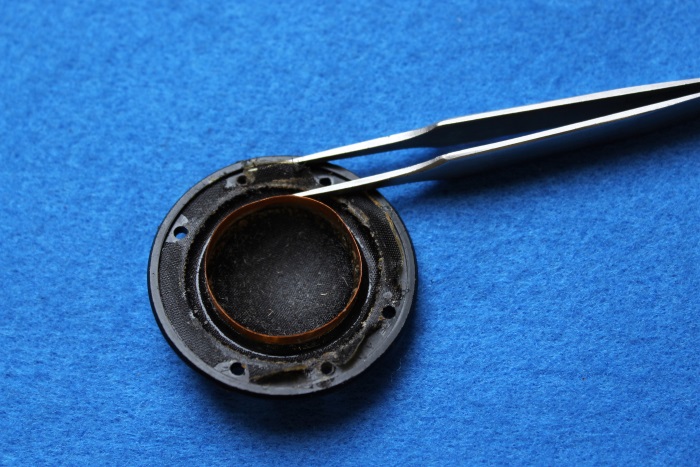

Verwijder het oude diafragma van het plastick. Gebruik hiervoor bijvoorbeeld een pincet.
B&W N801S (TS26 80) tweeter: verwijder het oude diafragma van het frame

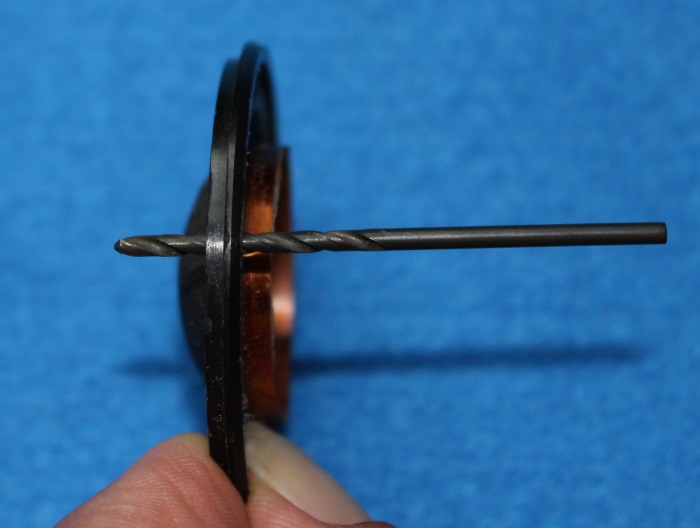

Boor of vijl de gaatjes waardoor de aansluitdraden staken tot deze een diameter hebben van ong. 2 mm. De gaatjes moeten groot genoeg worden om de (rode en blauwe) aansluitdraden van de tweeter te kunnen bevatten.
B&W N801S (TS26 80) tweeter diafragma: open de gaatjes in het frame

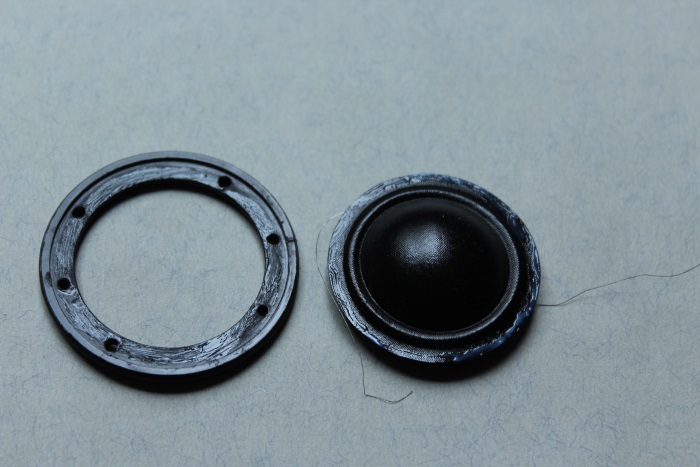

Verwijder de lijmresten van het plastick plaatje. Wij gebruikten een schuurpapiertje.
B&W N801S (TS26 80) tweeter: verwijder de lijmresten van het frame

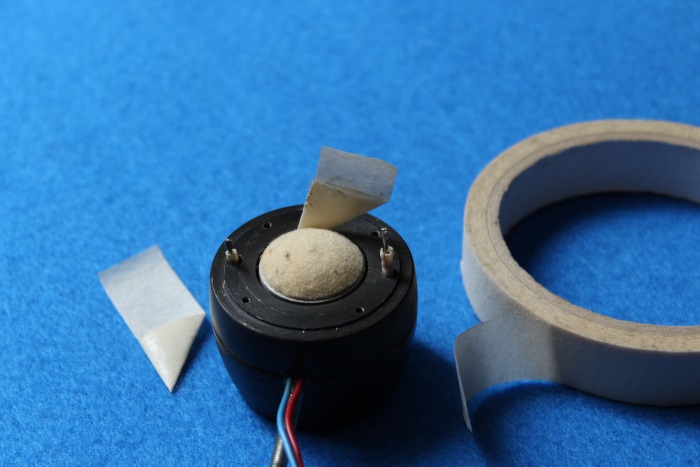

Maak de luchtspleet van de magneet schoon, en eventueel ook het witte bolletje in het midden. Voor het schoonmaken van de luchtspleet gebruikten wij een stuk omgevouwen schilderstape met de plakkende zijde aan de buitenkant. Haal net zo lang een (schoon) stuk tape door de luchtspleet tot de tape 'schoon' uit de luchtspleet terugkomt.
B&W N801S (TS26 80) tweeter: maak de luchtspleet van de magneet schoon

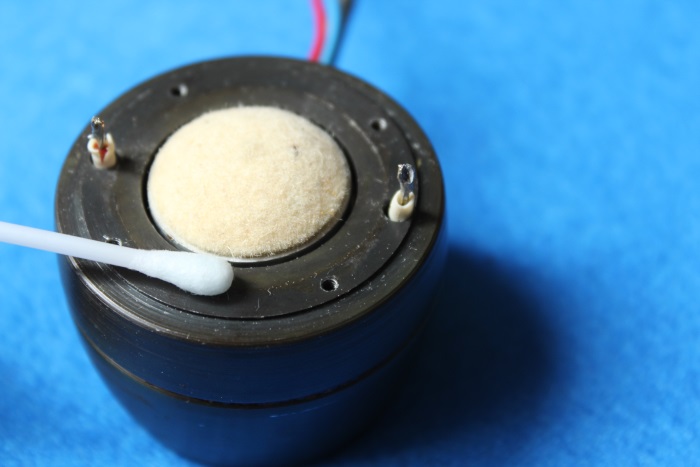

Ontvet de voorzijde van de magneet.
B&W N801S (TS26 80) tweeter: ontvet de voorzijde van de magneet


Nu wordt het nieuwe diafragma op de plastick ring gelijmd. Er is een aantal zaken waarop u moet letten:
B&W N801S (TS26 80) tweeter: lijm het nieuwe diafragma op het frame

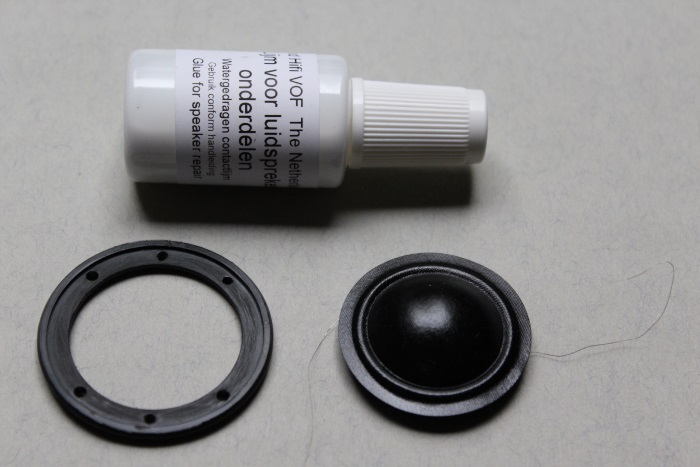

Breng de lijm aan op de ring, en op het diafragma. Wacht tot de lijm iets is opgedroogd, de lijm wordt transparant.
B&W N801S (TS26 80) tweeter: lijm is aangebracht op het frame en het nieuwe diafragma


Lijm nu het diafragma op de plastick ring. Let erop dat:

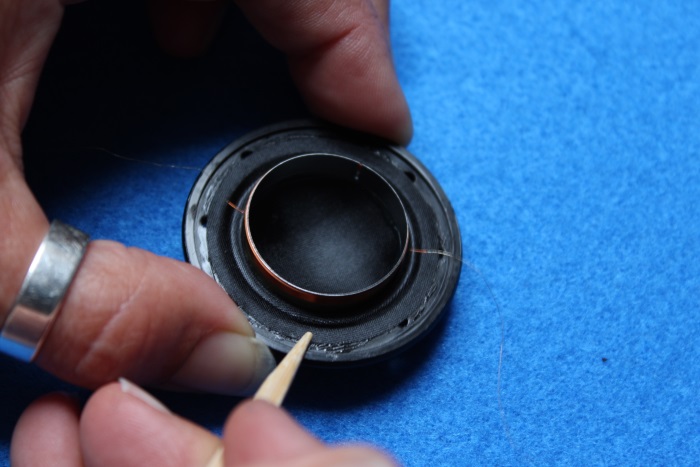

  • Het diafragma precies op het midden van de ring wordt gelijmd. U kunt het diafragma aandrukken met iets plats, wij gebruikten een satehprikker van bamboe.

  • De aansluitdraden van het diafragma bij de geboorde / gevijlde gaatjes zitten. Later worden de aansluitdraden van het diafragma door de gaatjes naar buiten gestoken.
B&W N801S (TS26 80) tweeter: lijm het diafragma op het frame

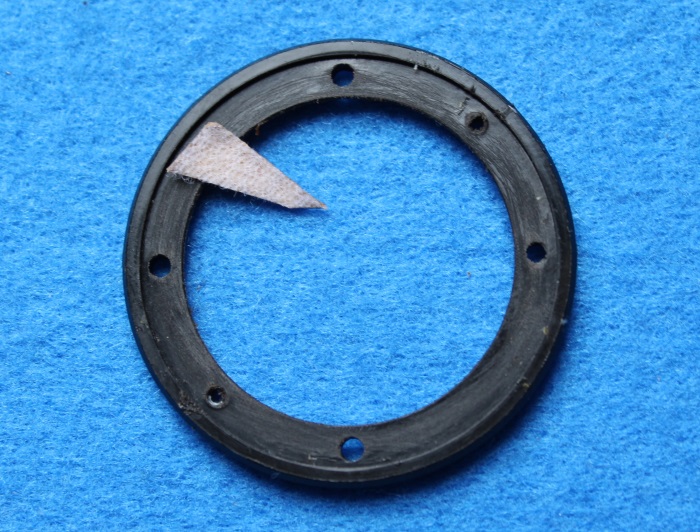

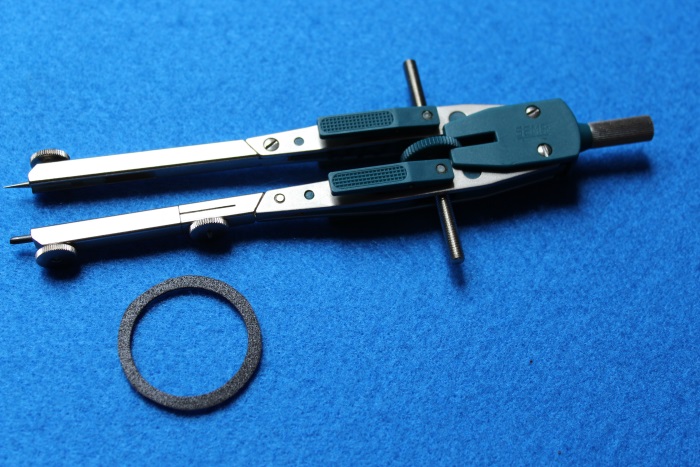

Maak een pakking uit stevig karton voor op de magneet. Deze pakking voorkomt dat de aansluitdraden van het diafragma contact kunnen maken met de magneet. Wij maakten de afdekring uit een stuk plat foam.
B&W N801S (TS26 80) tweeter: we maken een pakking


Breng de pakking aan op de magneet. Steek de aansuitdraden van de tweeter (rood en blauw) door de gaatjes van de magneet. Breng eventueel een stukje krimpkous aan om te voorkomen dat de kern van de draad met de magneet in contact kan komen. Zorg dat duidelijk zichtbaar is aan welke zijde de rode (positieve) draad zich bevindt. Markeer eventueel deze zijde.
B&W N801S (TS26 80) tweeter: voorkom korstsluiting van het nieuwe diafragma

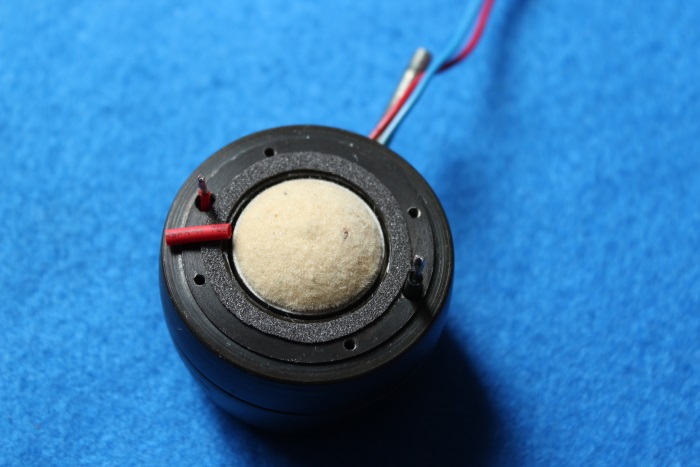

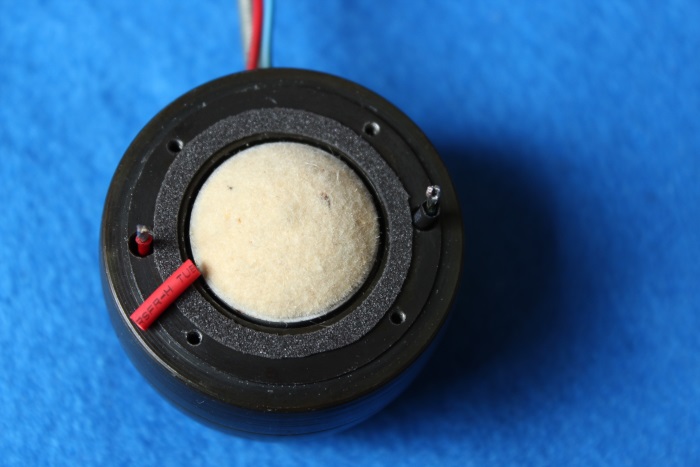

De pakking op de magneet, de aansluitdraden voorzien van krimpkous.
B&W N801S (TS26 80) tweeter: isoleer de draden van het diafragma met krimpkous


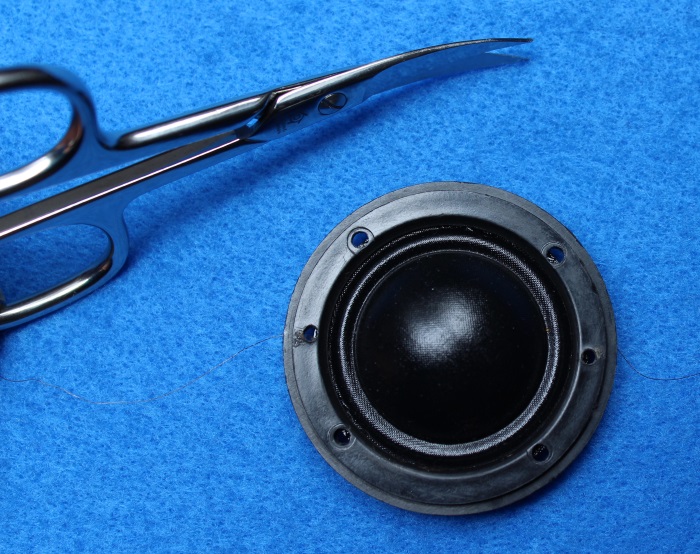

Verwijder nu overtollig materiaal rond de schroefgaten en de gevijlde / geboorde gaatjes.

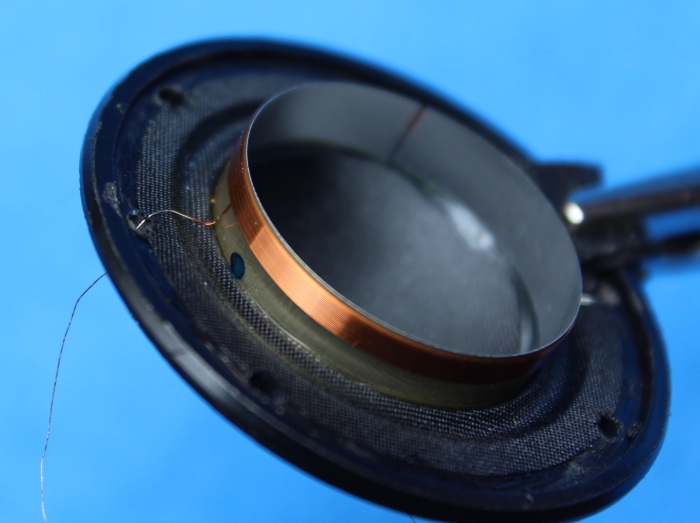

Steek de aansluitdraden van het diafragma door de geboorde / gevijlde gaatjes naar buiten. Zorg dat de aansluitdraden aan de binnenzijde niet te strak zitten, breng ze aan zoals op de foto, te strakke draden kunnen de beweging van het membraan hinderen. Het draadje dat aan de zijde van de blauwe stip zit is de postitieve aansluiting van het diafragma en deze moet later met de rode aansluitdraad van de tweeter verbonden worden.
B&W N801S (TS26 80) tweeter: plaats de aansluitdraden van het nieuwe diafragma


Leg de plastick kap met het diafragma nu voorzichtig op de magneet. Steek de (rode en blauwe) aansluitdraden van de tweeter door de geboorde / gevijlde gaatjes tot een stukje blank metaal aan de voorzijde uitsteekt. Zorg dat de rode draad aan de kant van het diafragma zit dat is gemarkeerd met de blauwe stip. Zowel de aansluitdraden van de tweeter (blank metaal) als de draden van het diafragma steken nu naar buiten.
B&W N801S (TS26 80) tweeter: het nieuwe diafragma wordt op de magneet gemonteerd


Draai de vier schroeven aan, dit hoeft niet te strak. Wikkel de aansluitdraadjes van het diafragma om het blanke metaal van de (rode en blauwe) aansluitdraden van de tweeter.

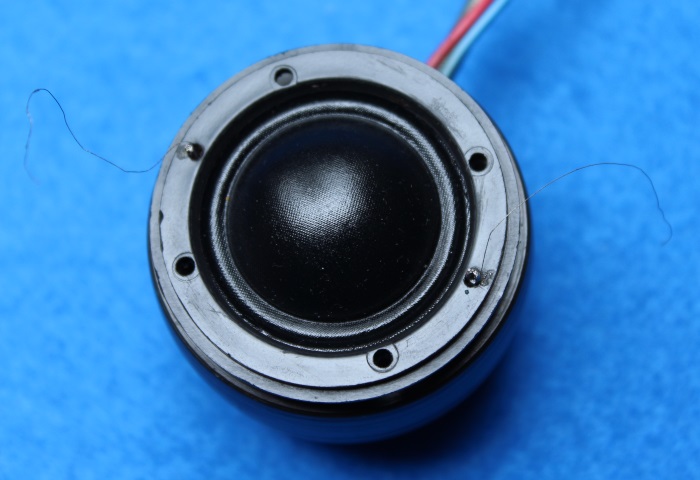

B&W N801S (TS26 80) tweeter: verbindt de draden van het nieuwe diafragma

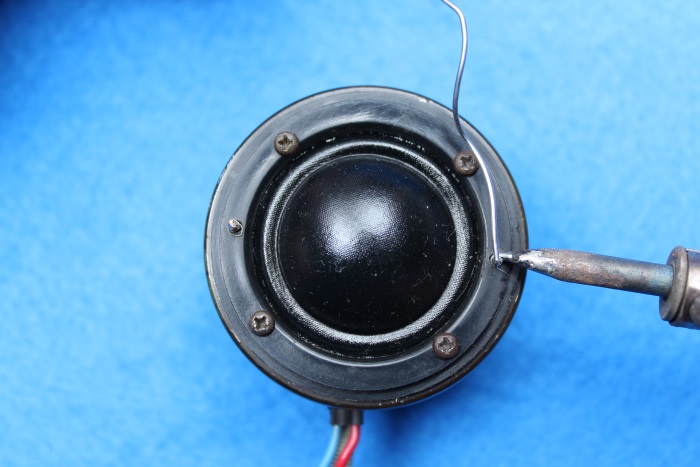

Soldeer de draad van het diafragma aan de aansluitdraad van de tweeter. Knip eventuele overtollige draad (van het diafragma) af.
B&W N801S (TS26 80) tweeter: soldeer de draden van het nieuwe diafragma


Klaar! Vul eventueel de gaatjes waar de draadjes uitsteken op met zwarte lijm.

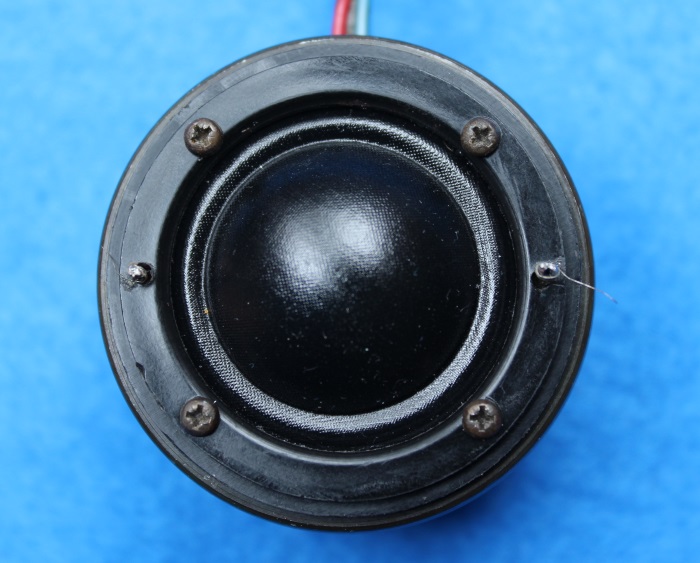

B&W N801S (TS26 80) tweeter: resultaat na vervanging van het diafragma


Monteer de tweeter in de behuizing, en de behuizing op de luidsprekerkast.
B&W N801S (TS26 80) tweeter: gemonteerd in de tweeter behuizing
