Stofkap vervangen

Zelf een stofkap vervangen

Iedere woofer heeft een stofkap. De functie van de stofkap is het afsluiten van de luchtspleet waarin de spoel van de luidspreker zich beweegt zodat daar geen stof of andere viezigheid in kan komen. Helaas zijn stofkappen kwetsbaar. Het vervangen is echter relatief eenvoudig.

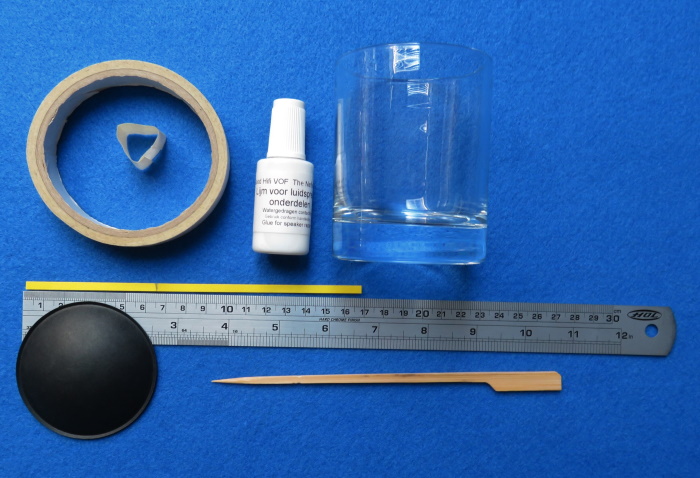

De benodigde materialen:
  • schilderstape
  • de juiste lijm (zie ook onze lijmen in het produkt menu)
  • een strook papier
  • een nieuwe stofkap (let op, er zijn stofkappen in vele maten, vormen en materialen)
  • een liniaal
  • een houten spatel
  • een glas of een ander object met een buitenmaat gelijk aan die van de stofkap
Luidspreker stofkap vervangen - benodigde materialen

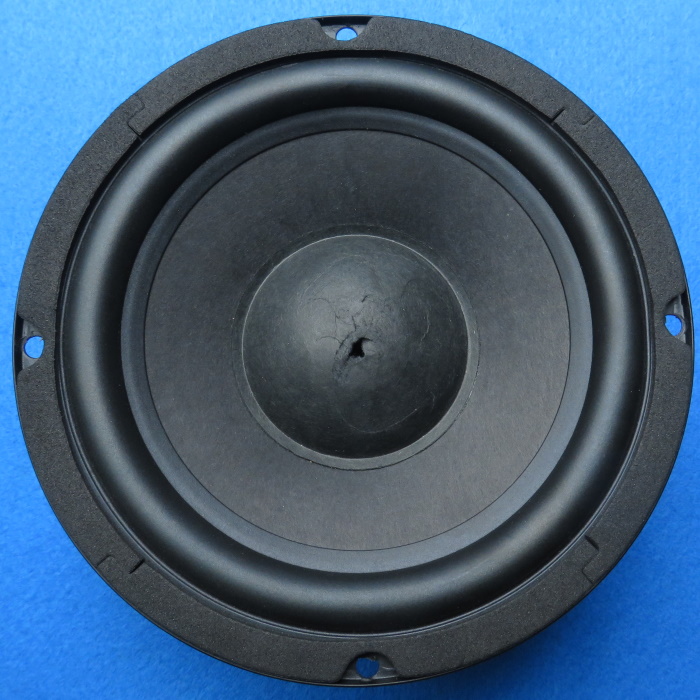

De kapotte stofkap. De stofkap onder is zowel gedeukt als geperforeerd. Doorspelen zou op termijn het einde van de woofer betekenen. Omdat de woofer niet langer akoustisch gesloten is zal deze niet langer volgens de specificaties spelen.
Luidspreker stofkap vervangen - woofer met kapotte stofkap

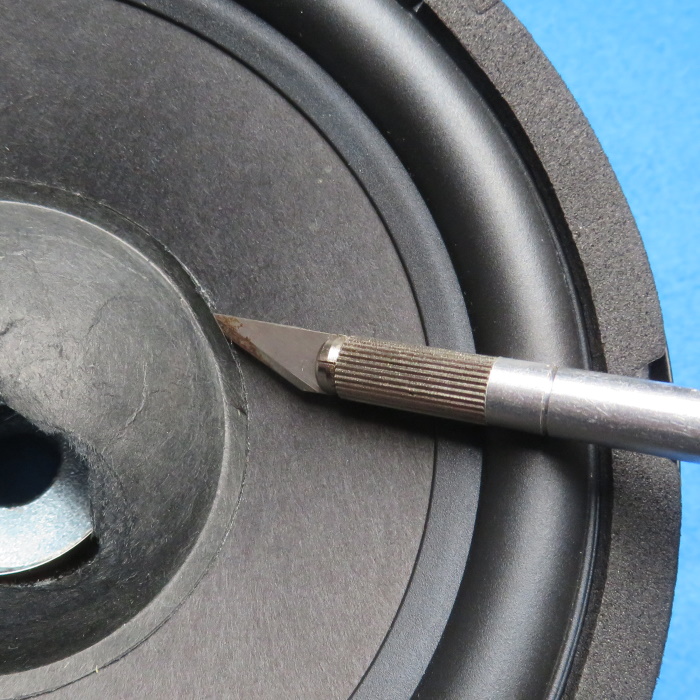

De oude stofkap wordt verwijderd. Dit doe je voorzichtig met een scherp mes. Let wel op waar je begint! Zie hieronder.
Luidspreker stofkap vervangen - de oude stofkap voorzichtig lossnijden

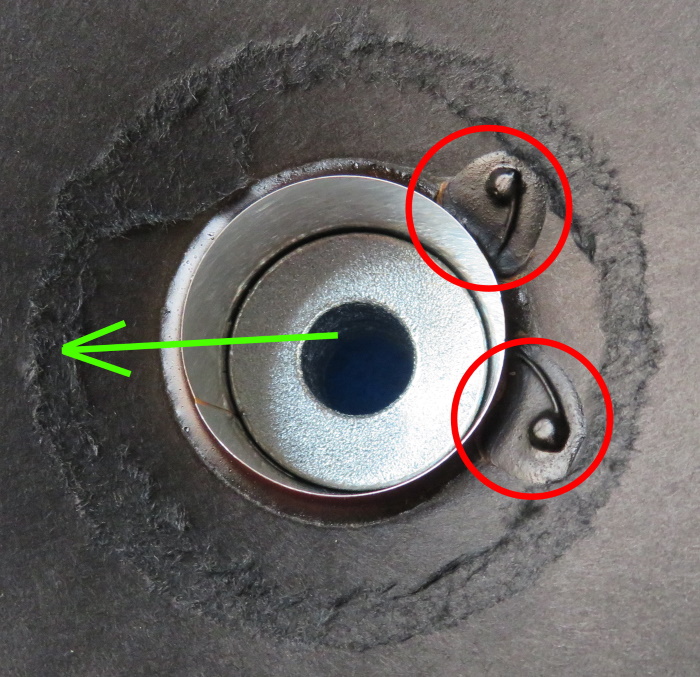

Begin met snijden aan de juiste zijde! Veel luidsprekers hebben zogenaamde litzedraden (rood gemarkeerd) onder de stofkap. Deze verbinden de aansluit terminal van de woofer met de spoel. U kunt aan de achterzijde van de konus zien waar deze zich bevinden. Begin met het verwijderen van de stofkap aan de zijde tegenover de litzedraden (bij de groene pijl). Begint u aan de andere zijde en snijdt u te diep dan loopt u het risico de litzedraden te beschadigen.
Luidspreker stofkap vervangen - begin met het verwijderen van de stofkap aan de juiste zijde

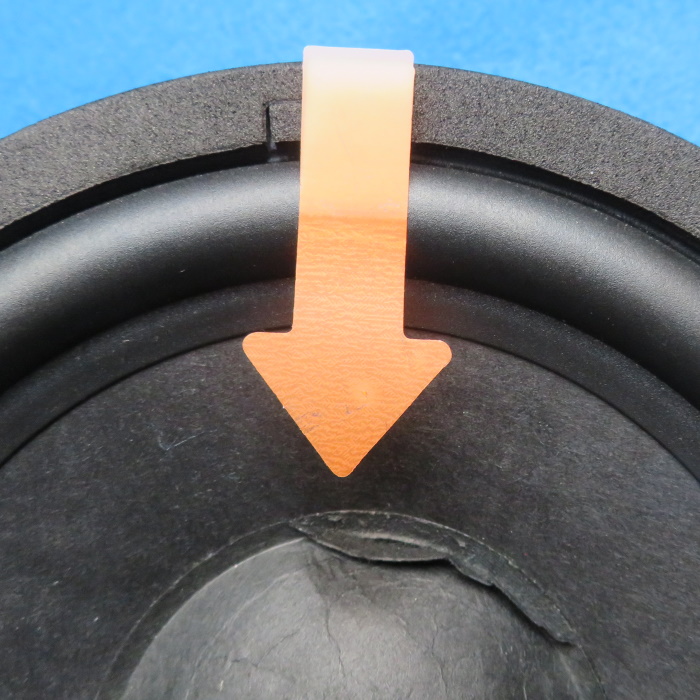

Beweeg de stofkap als deze wordt losgehaald altijd van de buitenzijde naar het midden in de richting van de pijl.
Luidspreker stofkap vervangen - verwijder de oude stofkap van de rand naar het midden

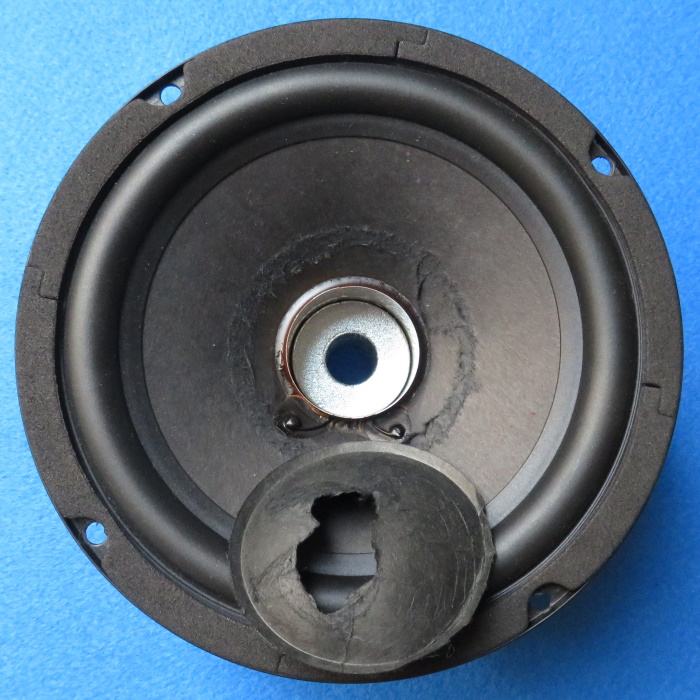

De stofkap is verwijderd. Bij een papieren luidsprekerconus zult u veelal een kein laagje papier verwijderen.
Luidspreker stofkap vervangen - de stofkap is van de luidspreker verwijderd

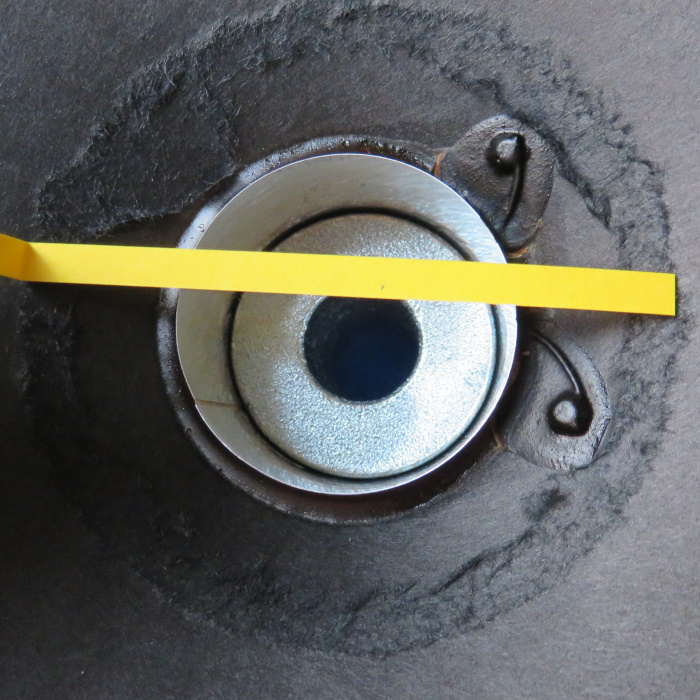

Met een strookje papier kunt u de maat van de nieuwe stofkap bepalen. De originele stofkap is na verwijdering vaak vervormd en levert onbetrouwbare maten.
Luidspreker stofkap vervangen - bepaal de maat van de nieuwe stofkap

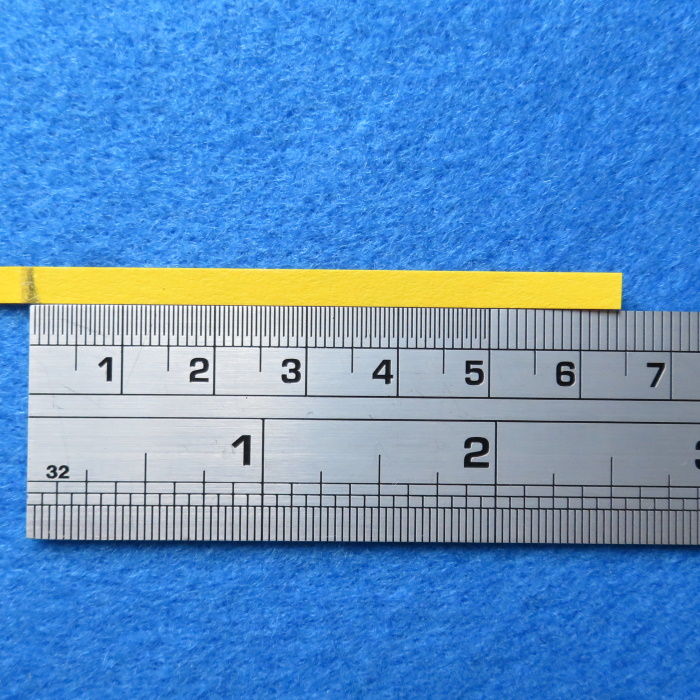

De stofkap van onze woofer mat 74/75 mm. Wij vervangen de stofkap door een iets groter exemplaar, dat ziet er een stuk fraaier uit. Wij kozen 80 mm.
Luidspreker stofkap vervangen - gebruik een stukje papier op de maat van de stofkap te bepalen

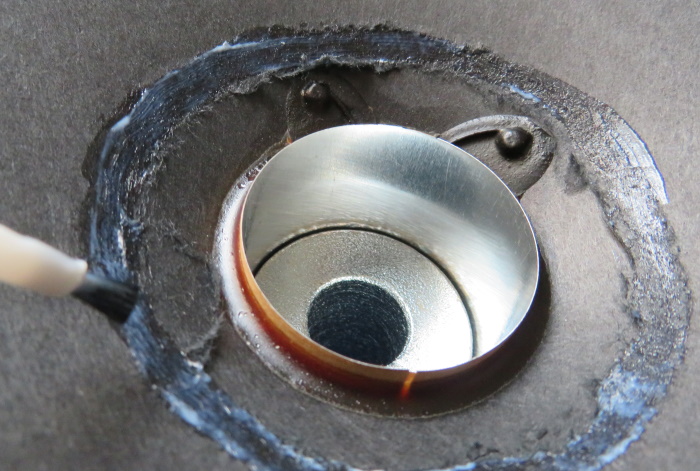

Nadat de nieuwe stofkap op de conus is gelegd om de 'lijmzone' te bepalen brengen wij lijm aan op de konus van de luidspreker.
Luidspreker stofkap vervangen - breng lijm aan op de conus

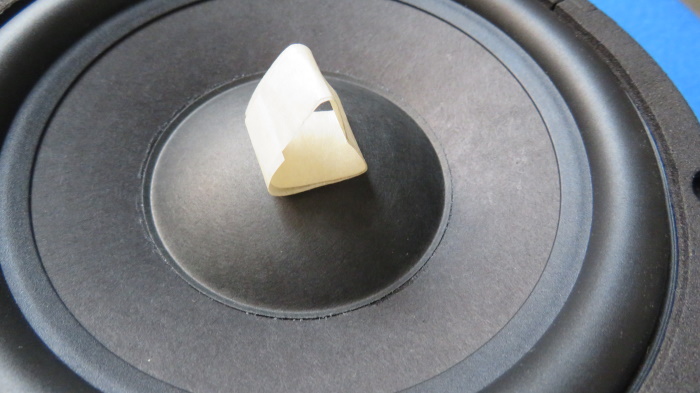

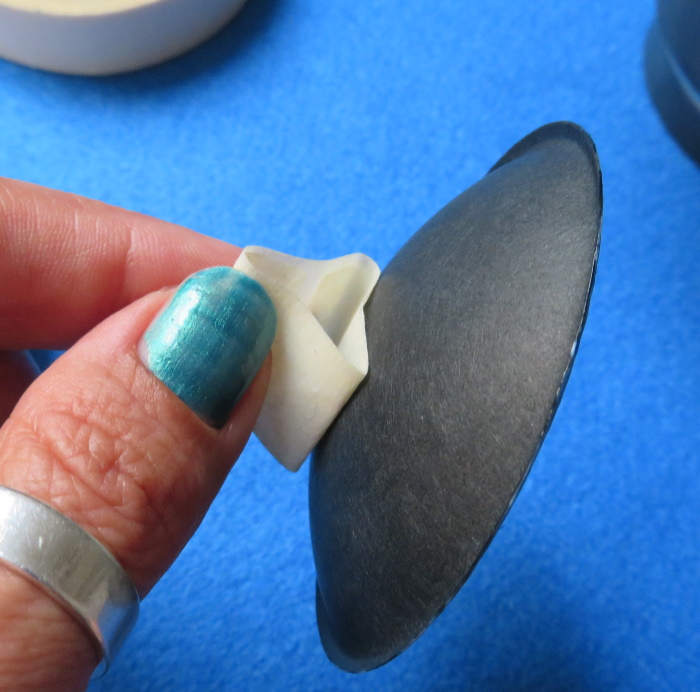

Maak een 'handvat' van schilderstape om de nieuwe stofkap makkelijk te kunnen hanteren.
Luidspreker stofkap vervangen - zo hanteer je eenvoudig een stofkap

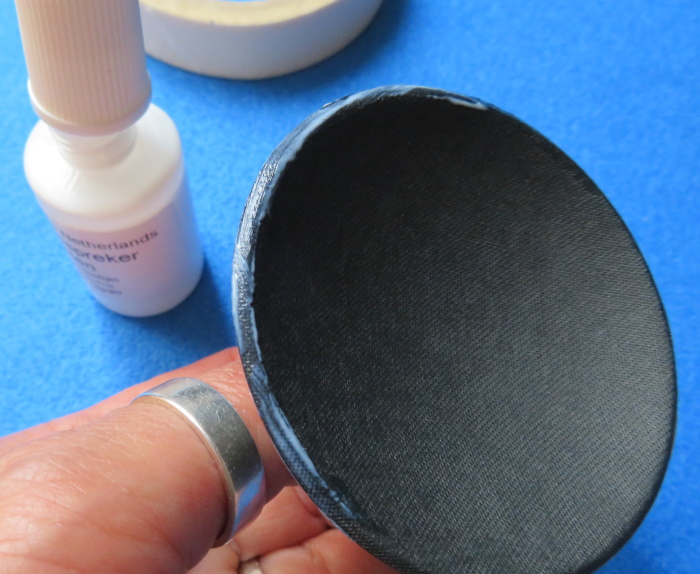

Smeer nu de plakrand van de stofkap in met lijm.
Luidspreker stofkap vervangen - breng lijm aan op de plakrand van de stofkap


Breng de stofkap aan op de luidspreker konus en verwijder voorzichtig de schilderstape.
Luidspreker stofkap vervangen - breng de nieuwe stofkap aan op de luidspreker conus

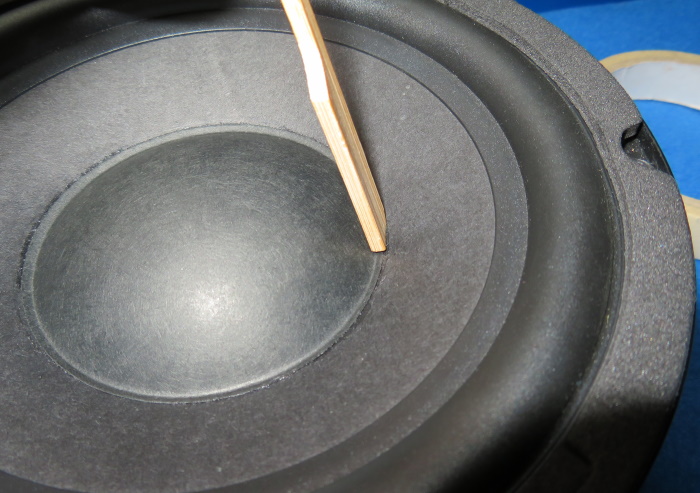

Wrijf / druk met een houten spatel de lijmrand van de stofkap aan.
Luidspreker stofkap vervangen - druk met een houten spatel de rand van de stofkap aan

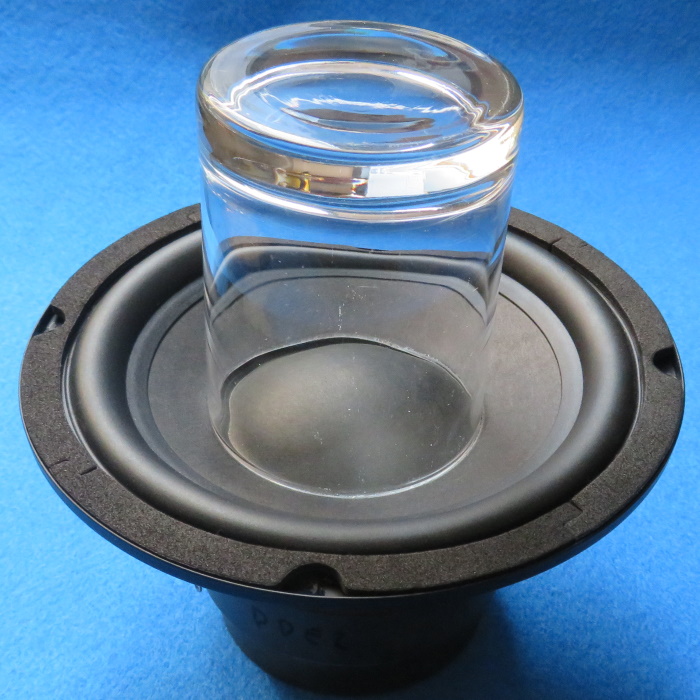

Plaats een gewicht op de stofkap. Veelal is hiervoor wel een passend glas/kommetje te vinden. Laat het geheel 8-12 uur drogen.
Luidspreker stofkap vervangen - plaats een gewicht op de stofkap

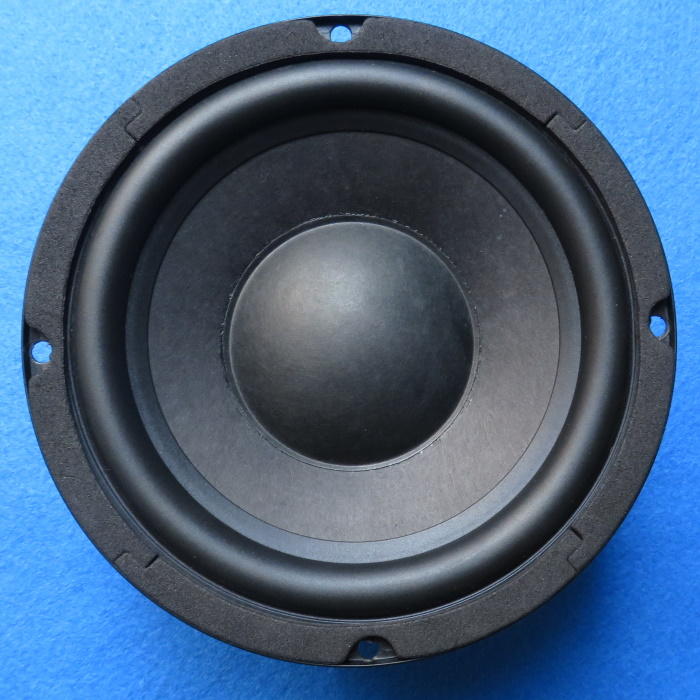

Het eindresultaat - een nieuwe stofkap op de woofer.


© Good Hifi VOF 28-08-2019
