Ferrofluid in tweeter vervangen

Zelf ferrofluid vervangen in uw tweeter - een handleiding aan de hand van een B&W DM500 and DM600 series (ZZ05460) tweeter.

De spoel van moderne tweeters wordt soms gedempt met ferrofluid - dit komt de geluidskwaliteit ten goede. Na verloop van tijd verhardt echter de ferrofluid en moet deze vervangen worden. Een stappenplan voor het vervangen van ferrofluid in een aantal fotos.

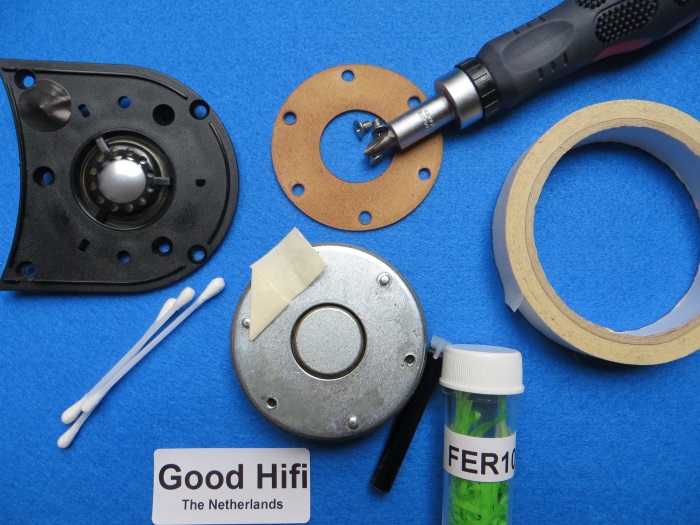

Een overzicht van alles wat we tegen gaan komen tijdens de reparatie....

U heeft nodig:
  • Ferrofluid
  • Een schroevendraaier geschikt voor de schroeven van uw tweeter
  • Witte schilderstape
  • Wattenstaafjes (met spiritus) - soms

De tweeter (ZZ05460) op de foto is volledig gedemonteerd.

Het is belangrijk dat u deze reparatie verricht in een schone/stofvrije omgeving. Neem in ieder geval uw werkblad af met een natte doek voor u begint.
Vervangen ferrofluid: demonteer de tweeter

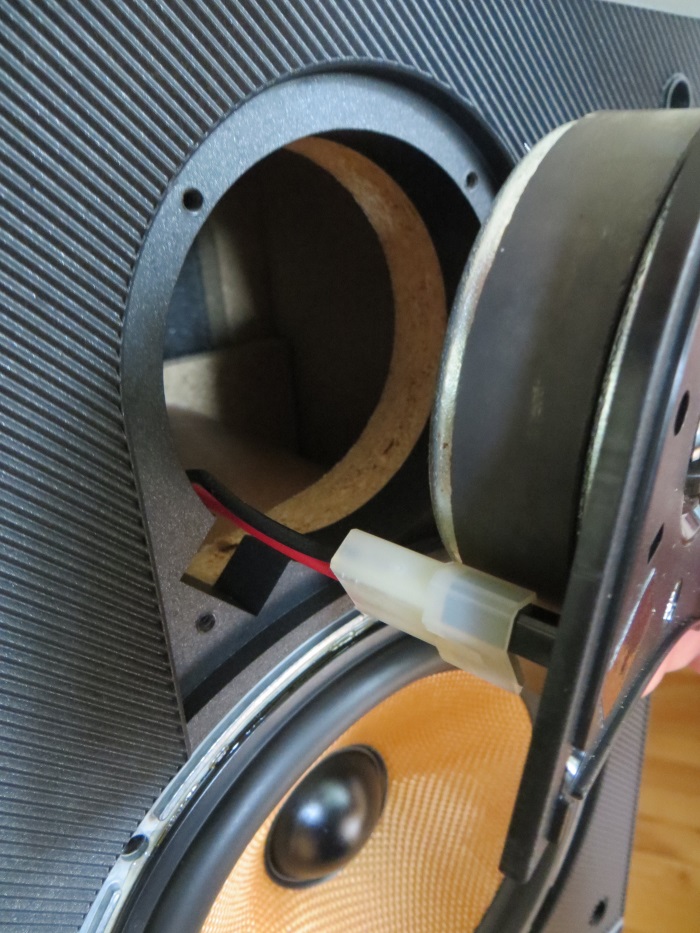

Verwijder de tweeter uit de luidsprekerkast. De manier waarop kan variëren, in dit geval wordt de tweeter eenvoudig losgeschroefd. Achter de tweeter zit veelal een schuimen ring die de zaak luchtdicht afsluit - bewaar die goed. Indien u niet zeker bent hoe de tweeter na de reparatie moet worden aangesloten markeer dan welke draad waar was aangesloten! In zeldzame gevallen is de tweeter aan de bedrading gesoldeerd en zult u een soldeerbout nodig hebben.
Vervangen ferrofluid: verwijder de tweeter uit de luidsprekerkast

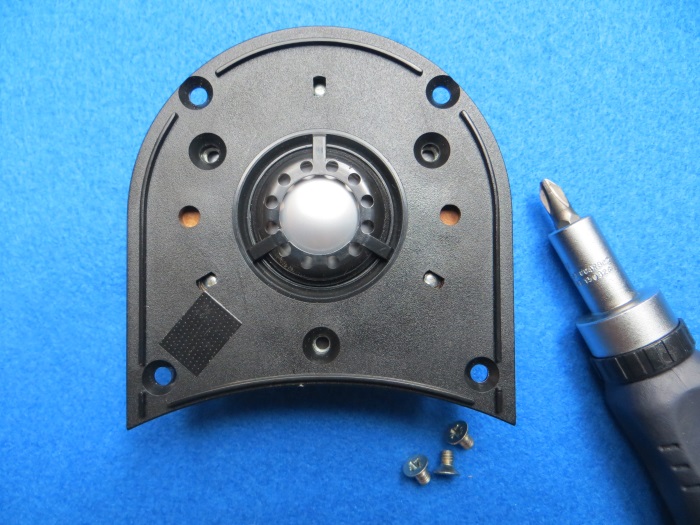

Maak het diafragma los van de magneet. Veelal is het diafragma op de magneet geschroefd. In het diafragma zitten veelal gaatjes die precies in 'pinnetjes' op de magneet vallen. Op die manier wordt het diafragma gecentreerd. Wees voorzichtig met het diafragma, in tegenstelling tot de magneet zijn zowel de dome als de spoel erg kwetsbaar. Controleer of de spoel (aan de achterzijde van het diafragma) schoon is. Dit is meestal het geval. Is de spoel niet schoon (er zitten resten ferrofluid op) maak de spoel dan voorzichtig schoon met een wattenstaafje met wat spiritus. Leg het diafragma op een veilige plaats voor u verder gaat.
Vervangen ferrofluid: maak het diagfragma los van de magneet

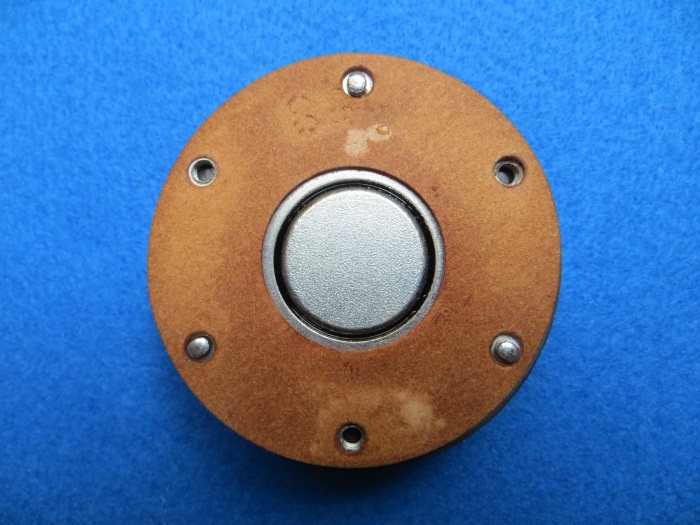

Onder het diafragma vindt u in een aantal gevallen een pakking. Deze haalt u los en legt u weg, na de reparatie heeft u de pakking pas weer nodig.
Vervangen ferrofluid: diafragma is van de magneet afgehaald. Zichtbaar is de luchtspleet.

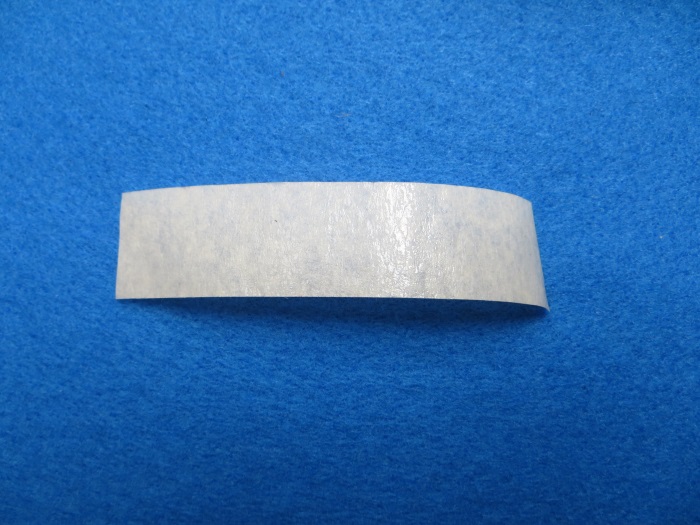

U gaat u de oude ferrofluid verwijderen. U gebruikt hiervoor witte schilderstape. Scheur een stuk van de rol af.
Vervangen ferrofluid: Gebruik schildertape om de luchtspleet van de tweeter te reinigen

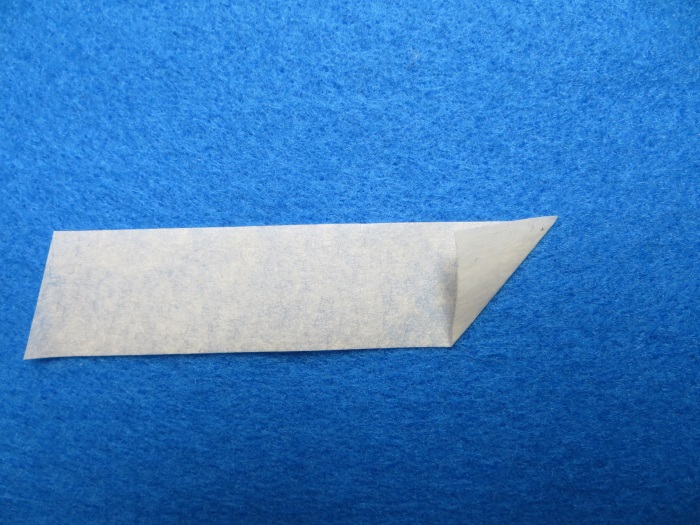

Vouw de punt van de tape om met de plakkerige zijde aan de buitenkant.
Vervangen ferrofluid: vouw de schilderstape met de plakkerige zijde naar buiten


Herhaal dit een aantal maal tot u een stevig stukje tape heeft met de plakkerige zijde aan de buitenkant. Met deze tape gaat u de oude ferrofluid uit de luchtspleet in de magneet verwijderen.
Vervangen ferrofluid: vouw de schiderstape met de plakkerige zijde naar buiten

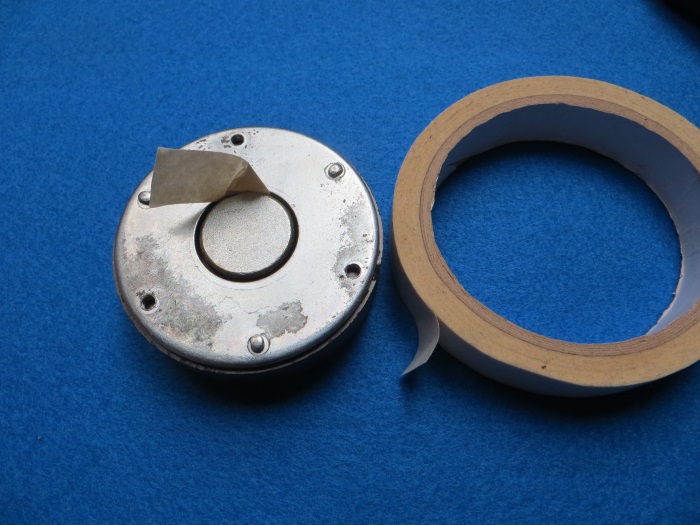

Steek uw stukje schilderstape in de luchtspleet van de magneet en beweeg deze cirkelvormig rond. De oude, verharde, ferrofluid zal aan de tape blijven plakken.
Vervangen ferrofluid: verwijder met de schilderstape de oude ferrofluid uit de luchtspleet

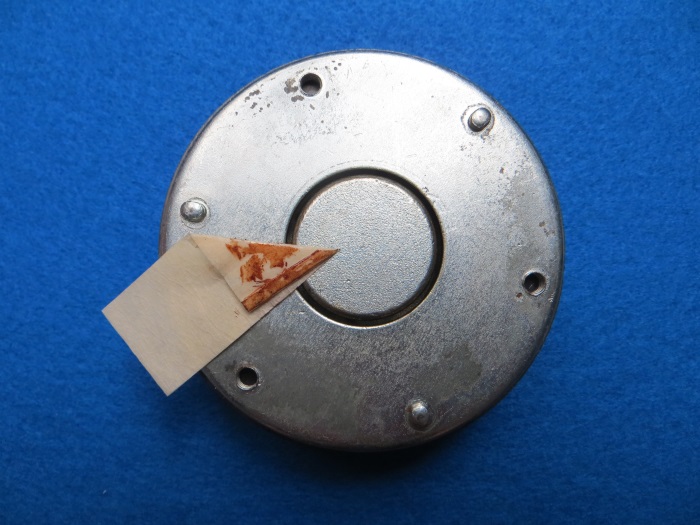

Is de tape vol met 'viezigheid', neem dan een nieuw stukje. Beweeg de (schone) tape net zolang door de luchtspleet tot er geen ferrofluid meer uit komt.
Vervangen ferrofluid: de oude ferrofluid hecht zich aan de schilderstape

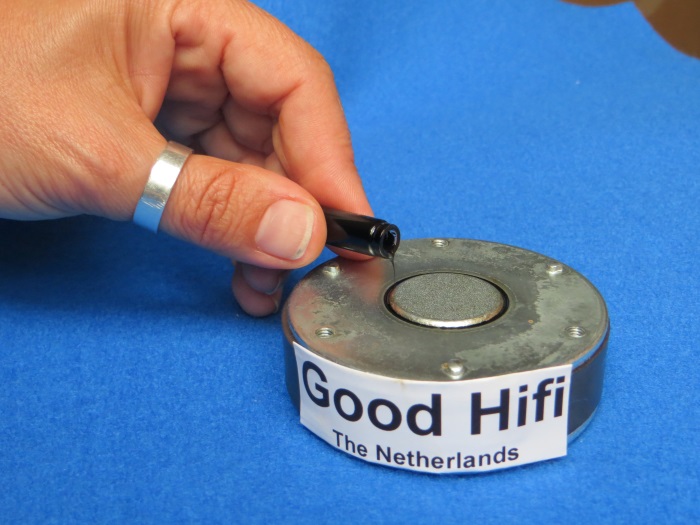

Breng een klein beetje nieuwe ferrofluid aan in de luchtspleet. Vul de spleet niet helemaal, een paar druppeltjes voldoen! De meest voorkomende fout in deze fase is dat te veel ferrofluid wordt aangebracht.
Vervangen ferrofluid: breng nieuwe ferrofluid aan in de luchtspleet


Plaats de pakking terug op de magneet.


Plaats het diafragma voorzichtig terug. Zorg dat de gaatjes in het diafragma precies over de pinnen op de magneet vallen, uw tweeter is dan juist gecentreerd. Zet het diafragma weer vast met de schroeven.
Vervangen ferrofluid: plaats het diafragma voorzichtig terug op de magneet


Plaats de tweeter terug in de luidsprekerkast. Als er sprake was van een afsluitende ring, plaats deze dan terug voor u de draden aansluit. Sluit de bedrading aan op juiste wijze conform de markering(en) die u eerder maakte.
Vervangen ferrofluid: plaats de tweeter terug in de luidsprekerkast
